一、概述

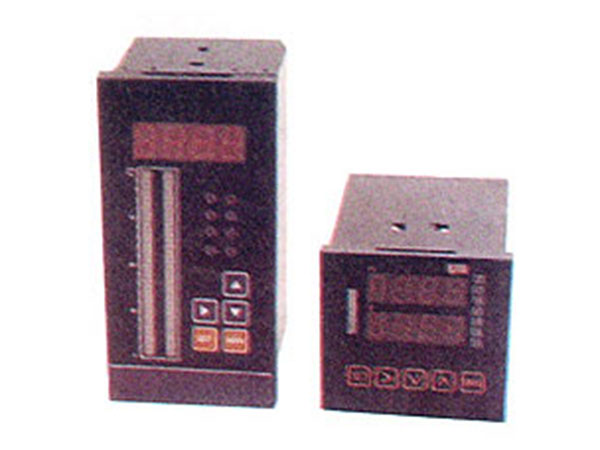

    DFD-4000系列智能手操器在设计过程中，汇集了国内众多专家的现场经给，采用仪表专用超大规模集成电路开发设计的新一代智能化仪表，极大丰富和提高了仪表的其它各项指标。该手操器在自动状态时，它根据调节器来的信号控制正、停、反转，可直接与电动执行单元连接，省去伺服放大器。该手操器在自动状态时，它的输出信号取自调节器或系统来的输入信号；在手动状态时，通过面板上的按键控制输出信号，可起码接与Ⅱ、Ⅲ型执行器和带有电-气阀门一位器或电气转换器的气动执行器配套使用。
    ·采用工业仪表专用芯片和模块化设计方案，使仪表可靠性显著提高，且功能丰富、维护方便。
    ·开机自动或手动可自由设定（手机输出值可预置）。
    ·可分别设定上限、下限输出范围。
    ·主输入断线故障时，输出给电机的控制自动保护（可手动操作控制）。
    ·阀位反馈模拟输出（可实现上位机与手操器的同步指示）。
    ·控制量模拟输出（可实现上位机与手操器的同步指示）。
    ·手、自动状态输出
    ·过程量、控制量、阀位指示三重显示。
    ·手、自动切换实现无振动。
    ·采用不挥发存储器，可长期可存设置数据。
二、主要技术参数
    ·显示方：数字显示4位LED、光柱2×36线单色。
    ·测量精度：数字：±0.5%F，S±1个字：光柱±3%F，S。
    ·输入信号：4~20mADC、0~10mADC、1~5VDC、0~5VDC。
    ·输入阻抗：电流信号：≤250Ω、电压信号：≥1MΩ
    ·阀位反馈输入：0~10mA、4~20mA、0~5V及电位器信号
    ·伺服输入：2路40A双向可控硅
    ·模拟输出：4~20 mA（负载≤500Ω），0~10 mA （负载≤1KΩ）。1~5V（负载≥250KΩ），0~5V（负载≥250 KΩ）
    ·手自动状态输出：手支运行时触点闭合，自动运行时触点断开。
    ·环境条件：温度0~50℃、相对湿度；小于85%
    ·供电电源：90VAC~256VAC，50Hz或者24VDC
    ·最大功耗：5W
    ·外形尺寸：（mm）80×160×95、160×80×95、96×96×130
    ·开孔尺寸：（mm）76×152、152×76、 92×92

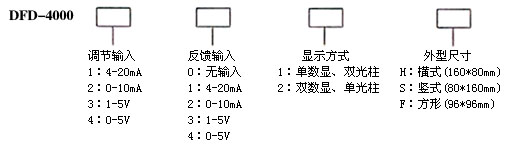

三、型号命名
四、仪表接线

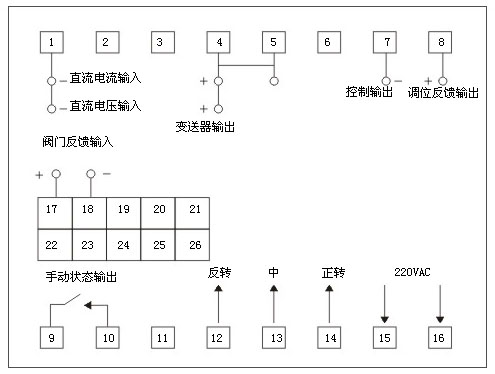

    1．DFD-4000（模式、竖式、）接线图

  2．DFD-4000（方型）接线图
