产品详细
产品详情
一、主要技术参数：
·H引压管为φ8mm
·输入信号：4~20mADC或0~10m ADC
·显示范围：1-1999~+9999任意设定
·精度：<±1%FS
·输出电流：4~20mA、0~500
·报警输出：当显示仪输入信号为标准电流信号时，可输出一组24V50mA直流电源，专供变送器用
·外型尺寸：模式：160×80×70mm(高×宽×深) 竖式：80×160×70mm(高×宽×深)
·开孔尺寸：模式：152+1×76+1mm （高×宽） 竖式：76+1×152+1mm（高×宽）
二、特点
·采用高精度、低漂移微压传感器，体积小，稳定性好；
·采用光柱及数字显示，指示直观清晰；
·具有信号输出功能，能提供DCS系统；
·具有超上限时间累加功能，当用户需要进行超时考核时，可对超限时间进行分班累加。
三、仪表接线

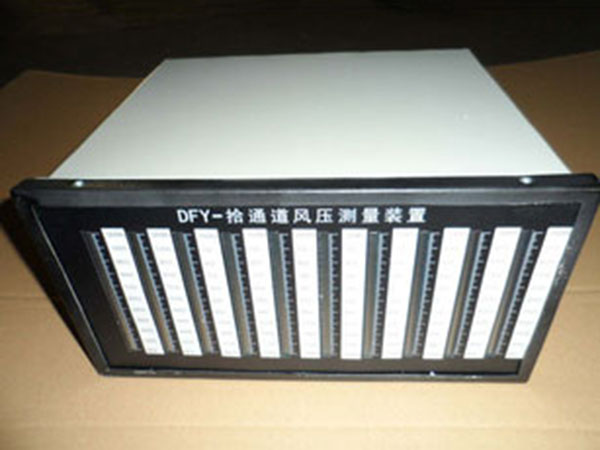

DFY系列电子风压表
四、接线说明
·压力直接输入时，气路管直接接到引压管（H）端（引压管外径8mm）.
·二线制压力变送器信号（4~20mA）输入时，分别接入4、9（其中4为负）端。
·其它电流信号输入时，分别接入3、4（其中3为负）端。
·仪表电源接线为12、13端，与200VAC电源连接。
·仪表信号输出端。
·7、8标准电流信号（0~10 mA 或4~20mA）输出端（8为负）。
·10、11：下限报警信号输出端（常开触点）。
·5、6：上限报警信号输出端（常开触点）。
·H引压管为φ8mm
·输入信号：4~20mADC或0~10m ADC
·显示范围：1-1999~+9999任意设定
·精度：<±1%FS
·输出电流：4~20mA、0~500
·报警输出：当显示仪输入信号为标准电流信号时，可输出一组24V50mA直流电源，专供变送器用
·外型尺寸：模式：160×80×70mm(高×宽×深) 竖式：80×160×70mm(高×宽×深)
·开孔尺寸：模式：152+1×76+1mm （高×宽） 竖式：76+1×152+1mm（高×宽）
二、特点
·采用高精度、低漂移微压传感器，体积小，稳定性好；
·采用光柱及数字显示，指示直观清晰；
·具有信号输出功能，能提供DCS系统；
·具有超上限时间累加功能，当用户需要进行超时考核时，可对超限时间进行分班累加。
三、仪表接线
DFY系列电子风压表
四、接线说明
·压力直接输入时，气路管直接接到引压管（H）端（引压管外径8mm）.
·二线制压力变送器信号（4~20mA）输入时，分别接入4、9（其中4为负）端。
·其它电流信号输入时，分别接入3、4（其中3为负）端。
·仪表电源接线为12、13端，与200VAC电源连接。
·仪表信号输出端。
·7、8标准电流信号（0~10 mA 或4~20mA）输出端（8为负）。
·10、11：下限报警信号输出端（常开触点）。
·5、6：上限报警信号输出端（常开触点）。
