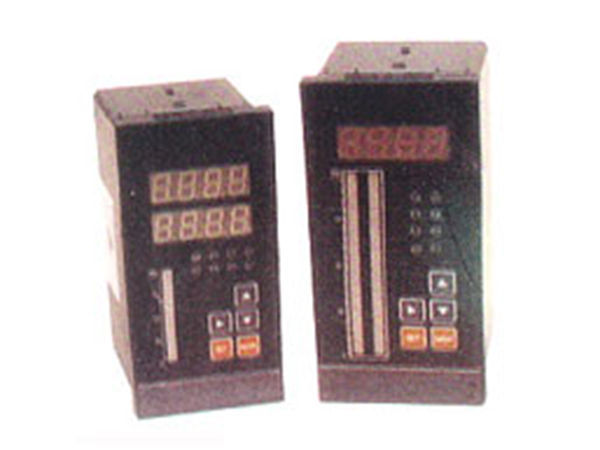

一、概述
本仪表采用超大规模集成电路，可直接接受温度、压力、液位、流量等一次传感器信号和二次变送器来的标准直流信号，具有高质量、高精度、高可靠性及操作简单，广泛地适用于温度、压力、流量、液位等工程参数的光柱、数字显示、报警及模拟变送输出。
仪表内置配电功能可直接提供直流24V输出给二线制变送器供电。
仪表内附加功能可直接提供直流信号线性转输输出。
仪表可选择交流直流两种电源供电：交流220V，直流24V，仪表内附加功能可同时输入二路信号同时显示二路不同的参数，并分别上、下限报警及模拟变送输出。
仪表可同时以光柱和数字两种方式显示。
仪表可以选择二种外形尺寸:80×160×95mm(竖式);160×80×95mm(横式)
开孔尺寸分别为:75+1×152+1、152+1×76+1

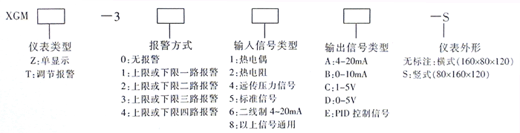

二、仪表命名方法
选型号举例：XGMT-326A-S
表示双数字、光柱显示调节输出仪表、带上限或下限二路报警、输入信号为4-20 mA二线制信号、具有24VDC输出电源、竖式安装、具有一路4-20mA标准信号输出功能。

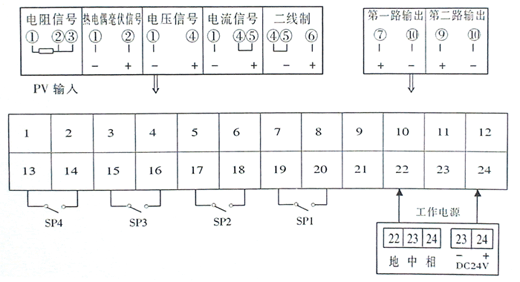

三、仪表接线图
本仪表采用超大规模集成电路，可直接接受温度、压力、液位、流量等一次传感器信号和二次变送器来的标准直流信号，具有高质量、高精度、高可靠性及操作简单，广泛地适用于温度、压力、流量、液位等工程参数的光柱、数字显示、报警及模拟变送输出。
仪表内置配电功能可直接提供直流24V输出给二线制变送器供电。
仪表内附加功能可直接提供直流信号线性转输输出。
仪表可选择交流直流两种电源供电：交流220V，直流24V，仪表内附加功能可同时输入二路信号同时显示二路不同的参数，并分别上、下限报警及模拟变送输出。
仪表可同时以光柱和数字两种方式显示。
仪表可以选择二种外形尺寸:80×160×95mm(竖式);160×80×95mm(横式)
开孔尺寸分别为:75+1×152+1、152+1×76+1
二、仪表命名方法
选型号举例：XGMT-326A-S
表示双数字、光柱显示调节输出仪表、带上限或下限二路报警、输入信号为4-20 mA二线制信号、具有24VDC输出电源、竖式安装、具有一路4-20mA标准信号输出功能。
三、仪表接线图
