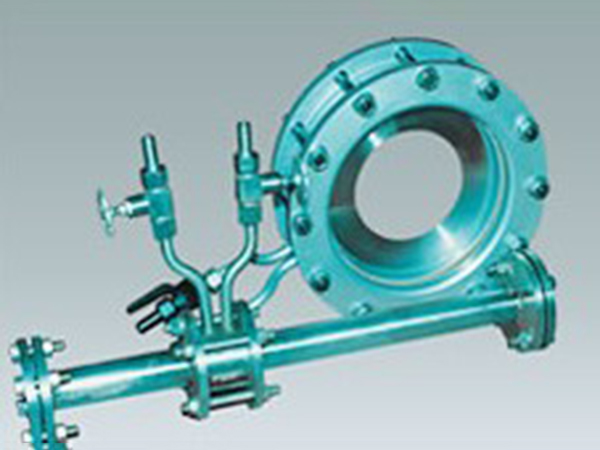

产品名称: 标准孔板

发布日期: 2018-11-05

点击数: 2420

询价: 点击产品询价

二维码:

产品详情

       制造均按国际标准ISO5167或国家标准GB/T2624的规定进行。无需实流标定。它结构坚固、简单,安装方便,性能稳定,使用可靠。
取压方式有环室取压、单独钻孔取压和法兰取压。
公称压力,小于40 Mpa。当≥20 Mpa时,采用高压透镜孔板或全焊接式孔板。
公称通径,50~100mm,当公称通径小于50mm时,需制作成平孔板。
精确度为±0.5%~±1.5%
1)角接取压。使用条件:d20≥12.5mm
β=0.2~0.75
DN50~1200mm
a) 环室取压 DN≤400mm(型号为LGBH)
b) 单独钻孔取压(型号为LGBZ)
(1)DN≤400mm,PN≤2.5Mpa
(2)DN≤400mm,PN≤6.3Mpa(高径法兰)
(3)DN≤400mm,PN≤10Mpa(高径法兰)
2)法兰取压(型号为LGBF) 使用条件:d20≤12.5mm DN50~1000mm β=0.2~0.75
       该取压方式比角接取压具有装配简单,安装方便,泄露环节少,容易排除取压口处的脏污等优点。一般情况都推荐使用这种取压方式。
